Sprzęt JTAG Live

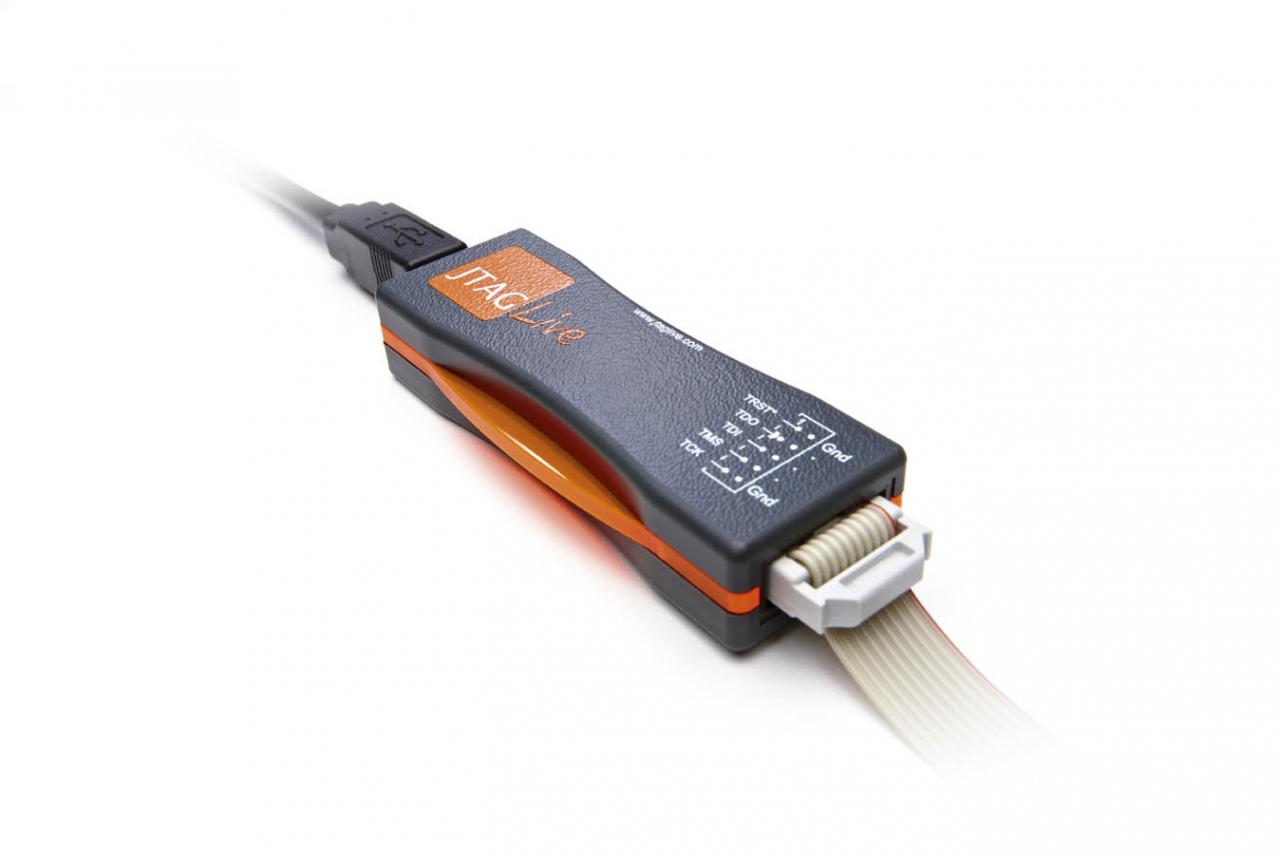

Kontroler JTAG Live




JTAG Live Controller
195.00 €



Kontroler JTAG Live jest najtańszym, podłączanym do i zasilanym ze złącza USB komputera nadrzędnego jednokanałowym portem dostępu w standardzie JTAG. Zapewnia maksymalną programowalną częstotliwość zegara TCK do 6 MHz oraz możliwość programowania napięć wyjściowych i progów wejściowych.

Cechy:

  • Tani kontroler boundary-scan
  • Małe rozmiary
  • Łatwy w obsłudze

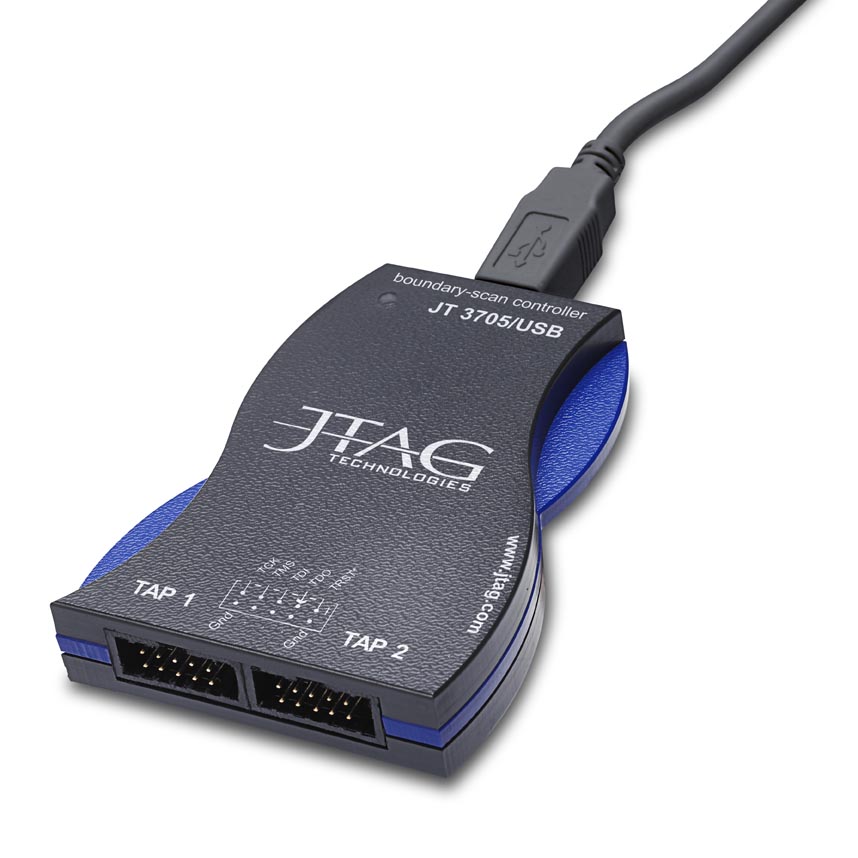

JT 3705/USB




JT 3705/USB
930.00 €



JT 3705/USB Explorer jest tanim, dwukanałowym kontrolerem boundary-scan dedykowanym w szczególności do testowania i programowania ISP małych wolumenów..

JT 3705/USB jest ukierunkowany na testowanie pakietów w fazie ich projektowania, w ramach czynności serwisowo-naprawczych i przy małoseryjnej produkcji.

Charakterystyka:

  • Duża szybkość testowania
  • Kompatybilność USB 1.1 i 2.0
  • Dwa niezależne kanały portów dostępu TAP w standardzie IEEE Std. 1149.x
  • Programowalne częstotliwość zegara TCK do 6MHz, napięcia i progi sygnałów wejściowych
  • Zasilanie poprzez USB z komputera nadrzędnego
  • Dostarczany ze standardowym kablem JTAG
  • Wymiary: 57 x 79 x 16 mm
  • Waga 49g

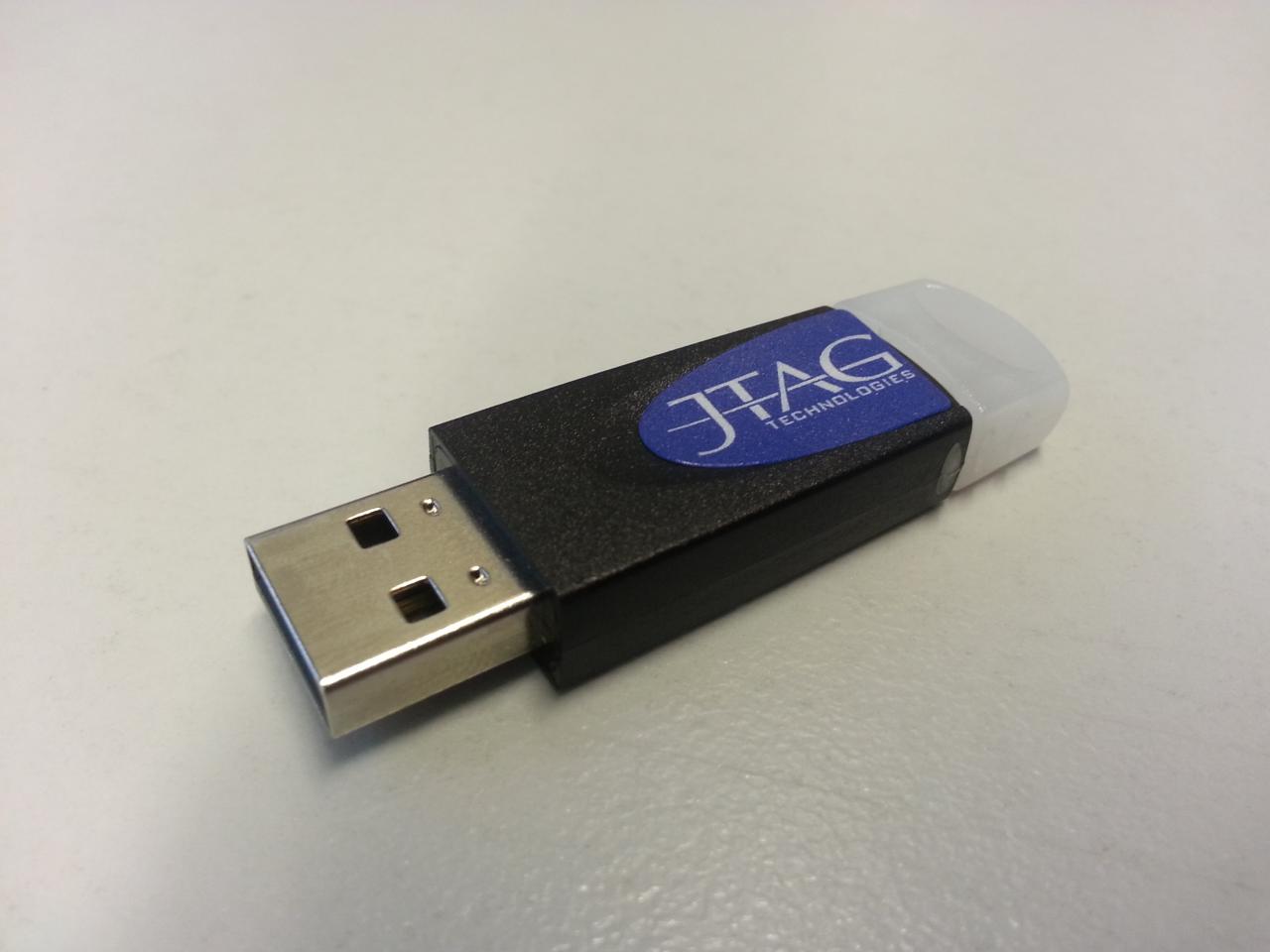

RMS USB Klucz
licencyjny




RMS USB License Key
350.00 €



Dla użytkowników, którzy chcą używać oprogramowanie na różnych komputerach, jest możliwość zabezpieczenia licencji kluczem sprzętowym USB. Dołączenie tego klucza do zamówienia oprogramowania skutkuje dostawą licencji powiązanej z tym kluczem Sentinel RMS.

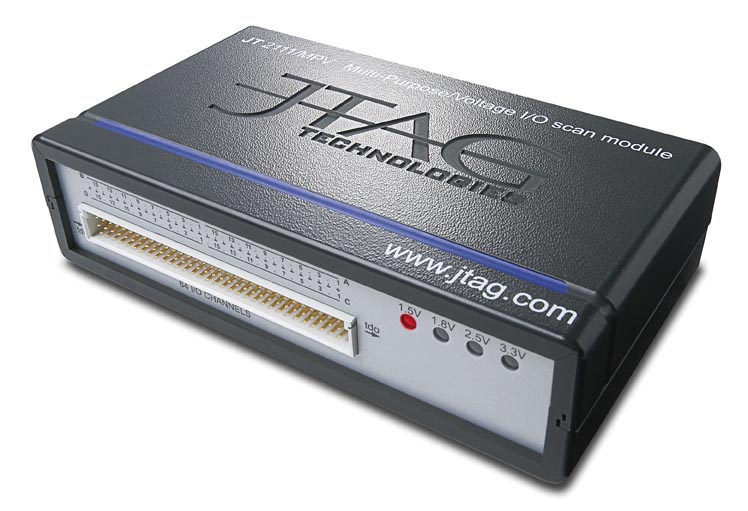

JT 2111/MPV-DIN




JT 2111/MPV-DIN
980.00 €

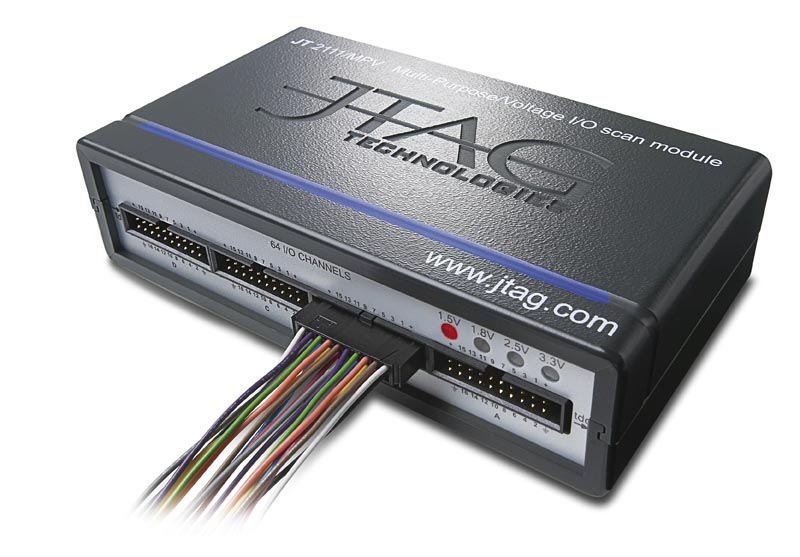

JT 2111/MPV-IDC




JT 2111/MPV-IDC
980.00 €

JT 2111/MPV jest modułem cyfrowych we/wy. Moduł pozwala skanować i wysterować sygnały cyfrowe. Został zaprojektowany do testowania sygnałów na złączach pakietu elektronicznego i sygnałów zewnętrznych klasterów logicznych w rozumieniu boundary-scan Kilka modułów można łączyć szeregowo w celu zwiększenia ilości we/wy.

JT2111/MPV wykonywany jest w dwóch wersjach ze złączem DIN 41612 96-pin i z czterema złączami IDC 20-pin 01’.

JT2111/MPV zwiększa pokrycie testami. W warunkach produkcyjnych może być powiązany z sekwencjami testowymi dla powtarzalnego przeprowadzania badań. 64 linie we/wy są podzielone na 4 grupy po 16. Każda grupa może być ominięta dla skrócenia ścieżki boundary-scan, a tym samym przyspieszenia operacji testowania lub programowania pamięci flash.

JT 2111/MPV jest zasilane z zewnętrznego zasilacza AC. Napięcie wejściowe zasilacza jest wybierane spośród opcji 1.5V, 1.8V, 2.5V or 3.3V. Jeśli 3.3V jest wybrane, to tolerancja napięć wejściowych na poziomie 5V.

Charakterystyka:

  • Umożliwia monitorowanie zewnętrznych sygnałów cyfrowych na złączach i wyprowadzeniach blokach cyfrowych
  • 64 cyfrowych linii we/wy
  • Obsługuje 3.3V (tolerancja 5V), 2.5V, 1.8V, 1.5V
  • Opcje wykonania:
    • DIN – pojedyncze złącze DIN 41612 96-pin
    • IDC – cztery złącza IDC 20-pin 0.1"
  • Zasilanie 200mA dla dodatkowych akcesoriów
  • Obsługuje wysokie częstotliwości zegara TCK
  • Kompatybilny z JT 2111/LV
  • Możliwość szeregowego łączenia modułów we/wy poprzez porty TAP-IN/TAP-OUT dla zwiększenia ilości linii.
