Akcesoria Boundary-Scan


JT 2135 TAP Extender

JT 2135 TAP Extender pozwala wyprowadzić sygnały portu TAP na zewnątrz, klasycznego pod’u JT 2137 i wydłużyć kable do 1m zachowując przy tym parametry częstotliwościowe sygnałów. Wbudowane w JT 2135 układy aktywne kompensują opóźnienia sygnału TDO na dłuższych kablach. W przypadku konieczności jeszcze większego zwiększenia dystansu można zastosować kilka urządzeń JT 2135.

JT 2135 utrzymuje dostępny zakres wysokich częstotliwości zegara TCK w krytycznych aplikacjach jak np. programowanie. W automatycznych testerach ATE zachowuje integralność sygnałów w okablowaniu łoża igłowego.

Specyfikacja JT 2135:

  • Zwiększa dopuszczalną długość kabli między pod’em a testowaną jednostką do 1m przy zachowaniu operacyjnej częstotliwości zegara TCK (25MHz) - zachowuje integralnośc sygnałów, kompensuje opóźnienia sygnału TDO
  • Zasilany z bazowego pod’u – brak zewnętrznego zasilacza
  • Złącza 20-pin dla sygnałów wejściowych i wyjściowych portu TAP
  • Małe rozmiary 70mm x 45mm x 15 mm


JT 2139 TAP Isolator

JT 2139 TAP Isolator jest modułem izolacji galwanicznej sygnałów portów TAP przeznaczonym do stosowania w systemach testowych wykorzystujących różne przyrządy i interfejsy. Zastosowanie JT 2139 pozwala zlikwidować wpływ pojemności pasożytniczych i pętli uziemień poprzez całkowite odizolowanie galwaniczne kontrolera B-S od reszty systemu testującego.

Specyfikacja JT 2139:

  • Galwaniczna przekaźnikowa izolacja wszystkich sygnałów pojedynczego portu TAP (jeden JT 2139 na każdy TAP)
  • Małe rozmiary 36 x 145 x 12 mm ułatwiające integrację wewnątrz testerów ostrzowych
  • Uniwersalne zastosowania
  • Zasilanie 5V


JT 2149 Connector

JT 2149 Connector umożliwia bezproblemowe podłączenie pod’ów TAP i modułów SCIL do kontrolerów przeznaczonych do montaży w szafach 19". Umożliwia wydłużenie połączeń i zapewnia integralność sygnałów.



JT 2154 ScanBridge

JT 2154 ScanBridge jest eksperymentalnym pakietem bazującym na układzie STA111 firmy National Semiconductor's. Zawiera adresowalne multipleksery portów TAP, pozwalające zestawić system testowy B-S. Jest również szeroko stosowany w testerach dla zwiększenia ilości portów TAP, gdy przykładowo testowane są rozczłonkowane pakiety z kilkoma niezależnymi blokami funkcjonalnymi. Wbudowane w system ProVision wsparcie pakietu JT 2154 umożliwia łatwe konfigurowanie portów TAP i adresowanie układów.

Specyfikacja JT 2154:

  • Eksperymentalna platforma dla systemów B-S
  • Multiplekser 1:3 portów TAP
  • Złacza TAP IN/TAP OUT dla łączenia w łańcuch
  • Adres pakietu (0-63) ustawiany na pakiecie DIP switch’em
  • Bazuje na układzie STA111
  • Kompatybilne z JT 21x7 lub JT 3705/USB
  • Standardowe złącza 10-pin IDC
  • Wymiary 105 x 65 x 15 mm

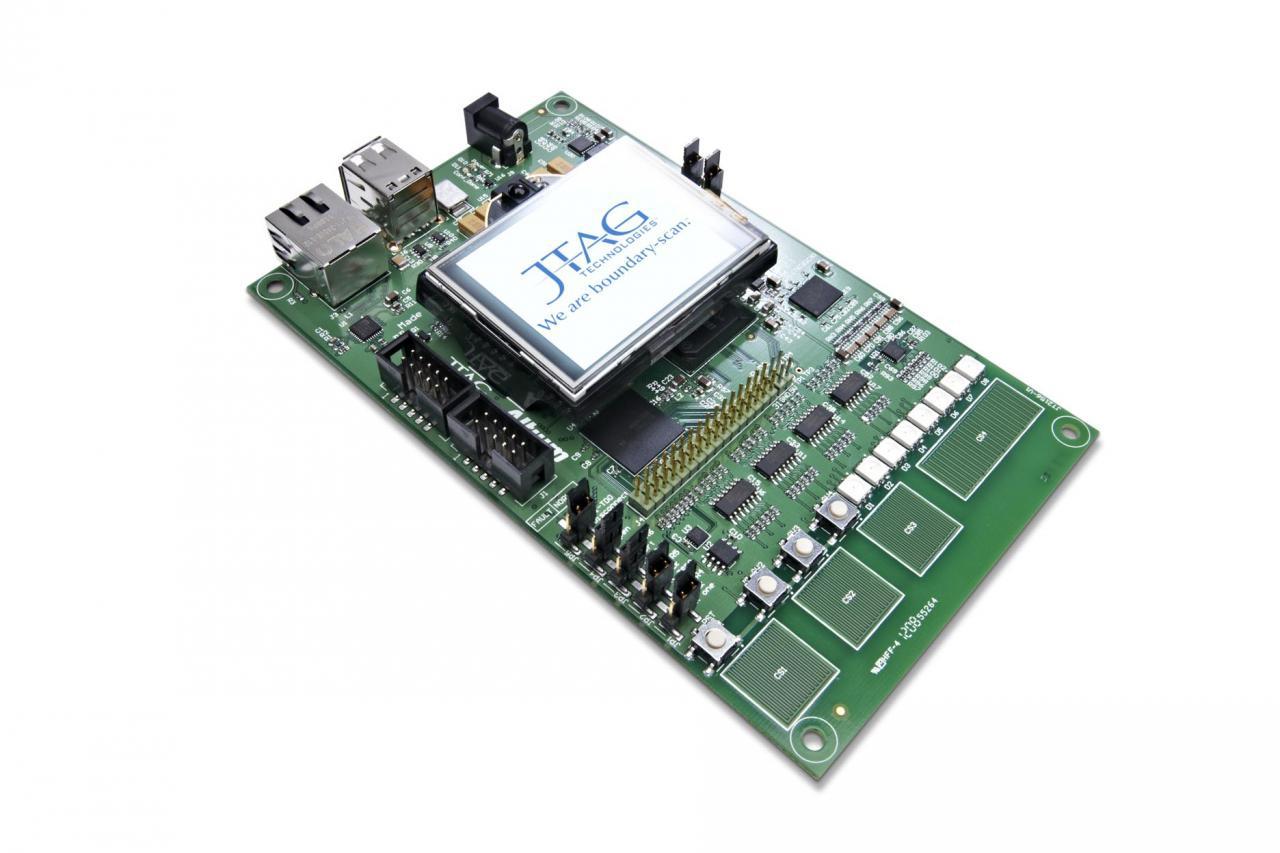

JT 2156 Training Board

JT 2156 Training Board to płytka demonstracyjna pozwalająca zaprezentować i sprawdzić wszystkie możliwości i techniki jakie oferuje technologia B-S we współpracy z produktami ProVision i JTAG Live firmy JTAG Technology m.in. testowanie bloków pamięci dynamicznych, programowanie układów przez szeregową magistralę, wykonywanie testów kontrolowanych przez procesor wbudowany na testowanej płytce. Jest platformą do demonstracji procedur CoreComander’a.

JT 2156 jest dostarczane z instrukcją wprowadzającą w tajniki technologi B-S i pozwalającą zapoznać się szczegółowo z możliwościami systemów ProVision i JTAGLive Studio.

Specyfikacja JT 2156:

  • Na pakiecie szeroka gama układów cyfrowych (m.in. RISC micro, FPGA, …):
    • NXP procesor z rdzeniem ARM 7TDMI
    • Altera Cyclone 3 FPGA
    • Blok pamięci dynamicznej DDR2
    • Pamięć z magistralą szeregową SPI
    • Przetwornik analogowo cyfrowym
    • Akcelerometr
    • Kontroler “touch screen”
  • Możliwość prezentacji wszystkich możliwości systemu ProVision
