PODy Boundary-Scan

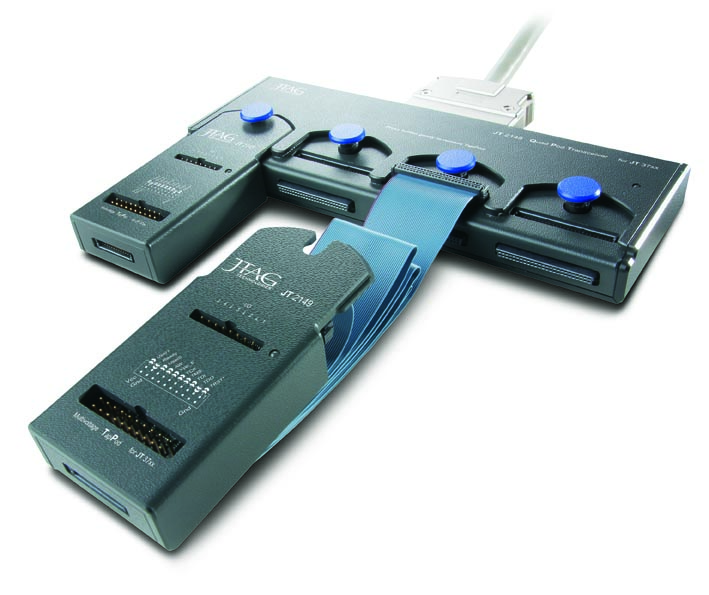

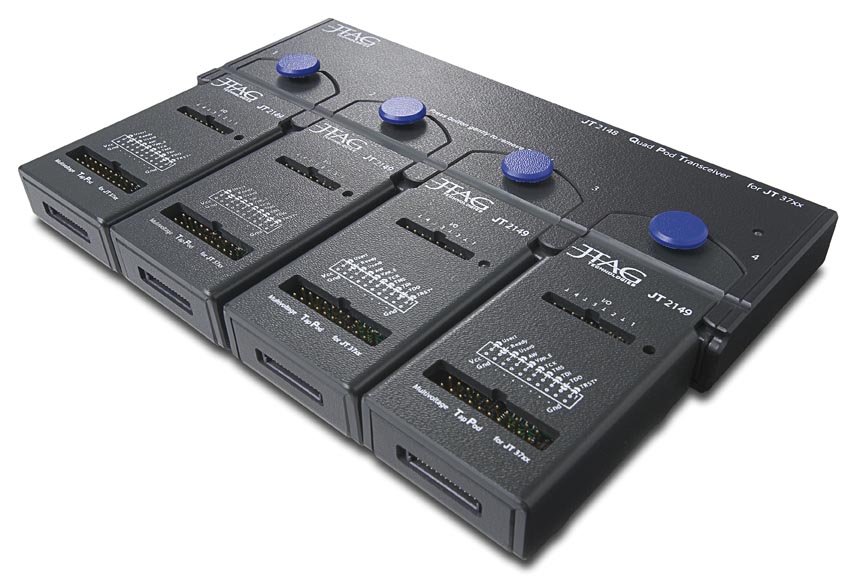

JT 2147 QuadPOD


JT 2147 QuadPOD łączy w sobie “transceiver” JT 2148 i cztery niezależne, programowalne moduły sygnałów Boundary-Scan (B-S) z portem dostępu TAP (Test Access Port) - JT 2149. Zapewnia dopasowanie sygnałów do kontrolerów B-S serii DataBlaster. POD’y TAP mogą być przy tym podłączone do transceiver’a bezpośrednio jako jego integralne bloki lub na dystansie za pośrednictwem kabli 1m zawartych w komplecie. Transceiver JT 2148 jest dostępny w standardowej lub przemysłowej wersji. Wariant przemysłowy zawiera rozdzielacz kabli SCSI ułatwiający integratorom systemów testowych budowanie testerów ostrzowych.

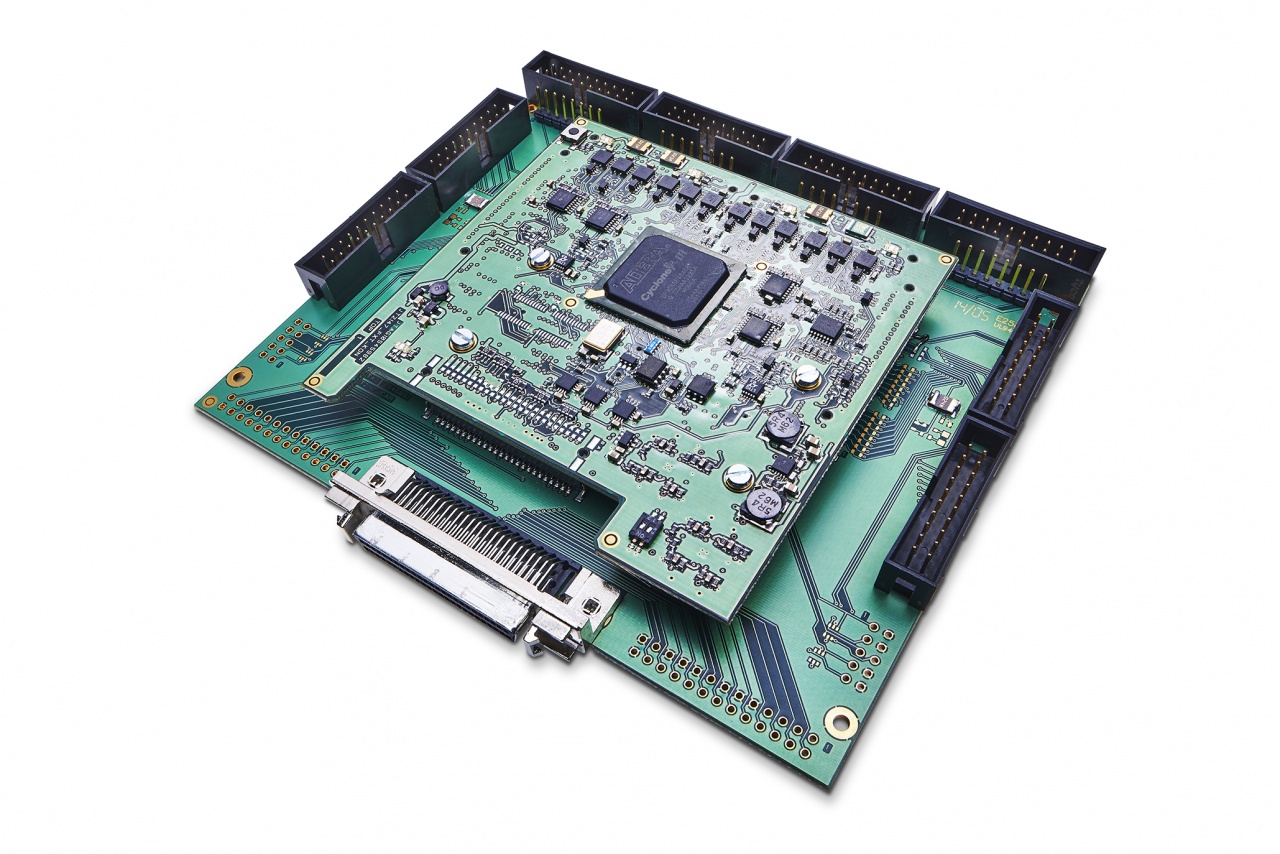

JT 2147/FXT to wariant dedykowany do wbudowania w testery ostrzowe. Integruje w sobie funkcje tranceiver’a i czterech POD’ów TAP. Obsługuje 64 kanały DIOS (Digital I/O Scan) i funkcje (Scan Configurable Interface Logic).

Każdy POD zawiera terminatory linii aktywnych zapewniające integralność krytycznych sygnałów w punktach testowych. Poza sygnałami B-S, POD zapewnia cztery programowalne statyczne linie we/wy, które mogą być użyte do zadania parametrów wstępnych lub monitorowania operacji testowania lub programowania. Poziom napięć linii we/wy może być niezależnie programowany, a w ramach każdego POD’u napięcia sygnałów TDI i TDO mogą być ustawiane niezależnie w celu dopasowania do różnych technologii wykonania układów.

Specyfikacja JT 2147 QuadPOD:

  • Dopasowanie sygnałów do kontrolerów B-S serii DataBlaster
  • Zegar TCK do 40MHz
  • Rozłączane cztery POD’y TAP zapewniają sygnały B-S oraz 4 linie we/wy o programowanym napięciu
  • Komplet kabli umożliwiających wygodne podłączenie POD’ów TAP na dystansie
  • Obsługuje standardowe POD’y TAP JT 2149 lub moduły SCIL
  • Dostępny w wersjach standardowych i przemysłowych

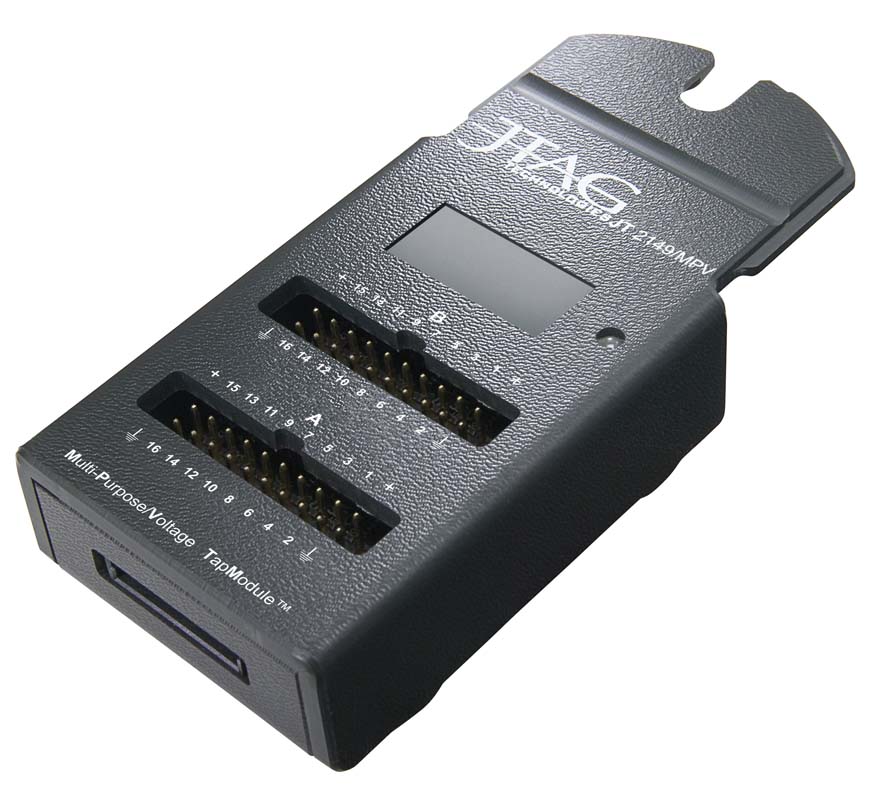

JT 2149/MPV


JT 2149/MPV jest modułem obsługującym 32 sygnały we/wy i port dostępu TAP - tzw. POD’em DIOS/TAP (Digital I/O Scan/Test Access Port). Może być podłączony do dowolnego złącza transceivera JT 2148 QuadPOD.

JT 2149/MPV dając dostęp do linii we/wy zapewnia szersze pokrycie układu testami. Dedykowany jest do układów o niezbyt dużej ilości sygnałów. Jeśli jednak w testowanym układzie istnieje konieczność wysterowania lub pomiaru większej ilości sygnałów jednocześnie, można zastosować dodatkowe moduły DIOS (Digital I/O Scan).

JT 2149/MPV jest w pełni obsługiwany przez oprogramowanie firmy JTAG Technologies. Może m.in. być programowany przez użytkownika tzw. funkcjami SCIL (Scan Configurable Interface Logic).

Specyfikacja JT 2149/MPV:

  • B-S TAP i 32-kanałowy (2 złącza po 16 linii we/wy) DIOS w.
  • Zegar TCK do 40MHz.
  • Pełna kompatybilność z transceiver’em JT2148, montowany w jednym z z jego czterech złącz.
  • Dostępny również w wersji rozszerzonej z dodatkowym portem TAP na złączu 0.1".
  • 4 statyczne linie we/wy dla synchronizacji kanałów.
  • Programowalny poziom napięć linii we/wy.
  • Technologia SCIL (Scan Configurable Interface Logic).

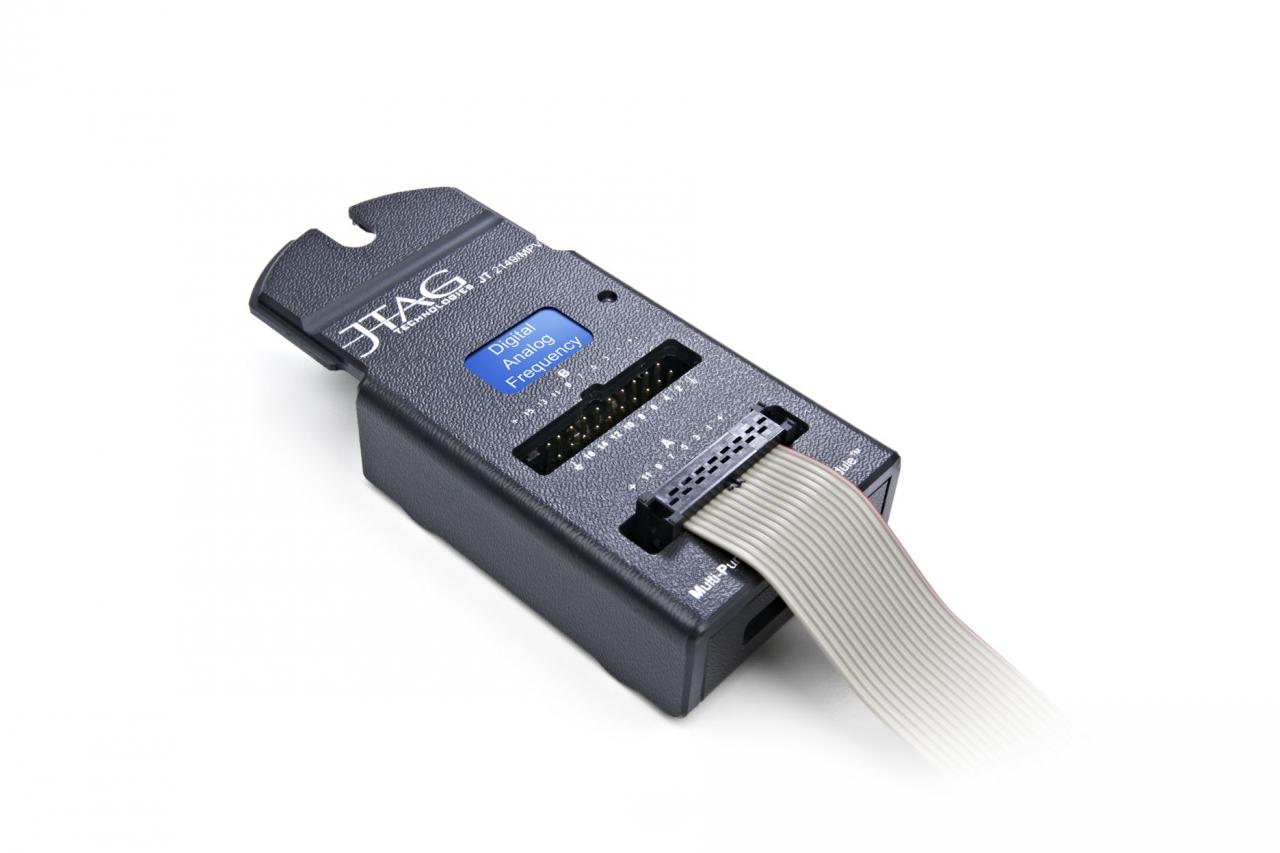

JT 2149/DAF


JT 2149/DAF (Digital/Analog/Frequency) jest kompaktowym modułem we/wy typu “mixed-signal”. Unikatowe jest to, że daje dostęp w technologii boundary-scan zarówno do sygnałów analogowych jak i cyfrowych na testowanej płytce. Rozszerza tradycyjny standard B-S o możliwość pomiaru sygnałów analogowych i częstotliwościowych. Jest kompatybilny z transceiver’em JT 2148 QuadPod używanym z serią kontrolerów JT 37x7 DataBlaster.

JT 2149/DAF jest idealny dla systemów wymagających pomiarów podstawowych parametrów elektrycznych i łatwy do integracji w testerach. Pomiary są wsparte wtyczkami typu „plug-in” systemu ProVision i biblioteką JFT (Phyton).

Specyfikacja JT 2149/DAF:

  • Kompaktowy moduł we/wy typu “mixed-signal”
  • Umożliwia bezpośredni pomiar napięć i częstotliwości z poziomu kontrolera B-S
  • 16 linii podwójnego zastosowania jako kanały we/wy lub częstotliwościowe
  • Analogowy pomiar napięcia w 12 kanałach
  • Programowalny generator zegara
  • Kompatybilny z JT 2148 QuadPod
  • Napięcie DC - 16 kanałów, zakres 0-32V
  • Częstotliwość - 16 kanałów, zakres 10-128 MHz, rozdzielczość 8 cyfr, dokładność 100 ppm
  • Cyfrowe we/wy - 16 kanałów (dzielone z częstotliwościowymi) 1.0 - 3.6 V
  • Jednokanałowy generator, zakres 0.0596Hz-64 MHz, rozdzielczość 59.6 mHz, dokładność 100 ppm

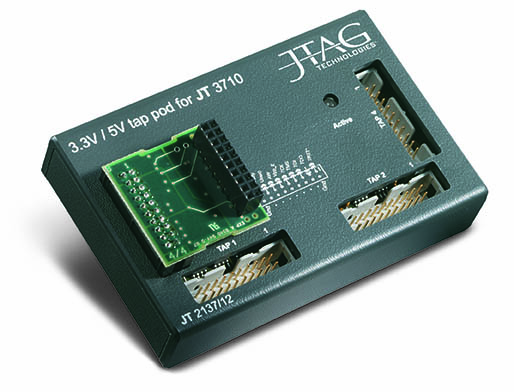

JT 2137 POD


JT 2137 POD jest popularnym portem TAP dla kontrolerów DataBlaster integrowanych w testerach ostrzowych. Zapewnia 4 porty TAP z programowalnym napięciem progowym 3.3V lub 5V, przy czym dodatkowe adaptery umożliwiają ustawienie innych napięć. 20-stykowe złącza 0.1" z wyprowadzeniami zgodnymi ze standardem JTAG Technologies dostarczają dwa dodatkowe sygnały do programowania Read/Busy i AutoWrite.

JT 2137 POD ze względu na małe rozmiary jest idealny do integracji w testerach ostrzowych. Zapewnia krótkie połączenia. Pracując z zegarem 25 MHz spełnia oczekiwania większości systemów testowania oraz programowania ISP pamięci Flash i układów PLD.

JT 2137 POD jest niskokosztową alternatywą dla JT 2147 QuadPod.

Specyfikacja JT 2137 POD:

  • 4 porty TAP w standardzie JTAG - IEEE 1149.x z programowalnym poziomem napięć progowych 3.3V lub 5V.
  • Zegara TCK do 25MHz
  • Zwarta budowa, łatwy montaż w testerach ostrzowych, krótkie połączenia
  • Kompatybilny z kontrolerami DataBlasters, podłączany za pośrednictwem kabli SCSI lub płaskich
  • Wymiary: 20 x 67 x 105 mm
  • Waga: 110 g


JT 2147/eDAK
dla MAC Panel


JT 2147/eDAK jest wariantem interfejsu JT 2147 QuadPOD dedykowanym dla systemu MAC Panel Scout. Jednostka integruje bazowy tranceiver JT 2148 i 4 niezależne programowane moduły portów TAP JT 2149 na jednej płycie PCB pasującej do standardu MAC Panel Direct Access Kit (DAK). Znajduje zastosowanie w testerach produktów wysokiej jakości o najwyższych wymaganiach niezawodności w obszarach aplikacji militarnych, lotniczych, samochodowych, telekomunikacyjnych itp.

Specyfikacja JT 2147/eDAK:

  • 4 porty TAP w technologii QuadPod
  • Zegar TCK do 40 MHz
  • Kompatybilny z kontrolerem DataBlaster JT 37x7/PXI.
  • Proste połączenia i okablowanie przy zastosowaniu w testerach funkcjonalnych.
  • Wysoka integralność sygnałów w punktach testowych zapewniająca monitorowanie szybkich sygnałów
  • Wysoki stopień odporności na szumy i zakłócenia w.cz.
  • Dodatkowe sygnały dla szybkiego programowania pamięci Flash.
  • Programowalne poziomy napięć na liniach we/wy (wy 1.0V -3.6V, we 0.5V - 1.8V)

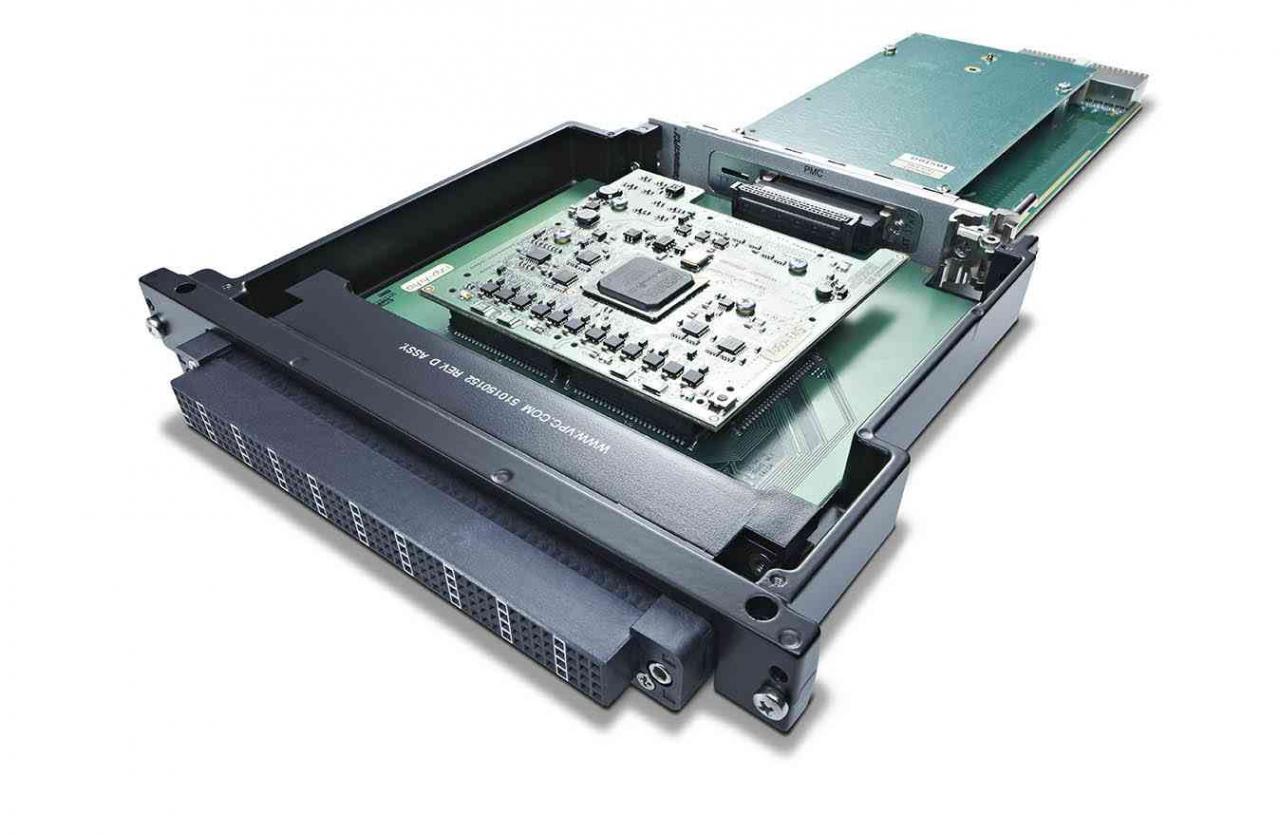

JT 2147/VPC
dla Virginia Panel


JT 2147/VPC jest wariantem interfejsu JT 2147 QuadPOD firmy dedykowanym dla systemu Virginia Panel Corporation's. Jednostka integruje bazowy tranceiver JT 2148 i niezależne programowane moduły portów TAP: 2 - JT 2149 i 2 JT 2149/MPV na jednej płycie PCB pasującej do standardu VPC QuadraPaddle.

Znajduje zastosowanie w testerach produktów wysokiej jakości o najwyższych wymaganiach niezawodności w obszarach aplikacji militarnych, lotniczych, samochodowych, telekomunikacyjnych itp.

Specyfikacja JT 2147/VPC:

  • 4 porty TAP w technologii QuadPod
  • Zegar TCK do 40 MHz
  • Kompatybilny z kontrolerem DataBlaster JT 37x7/PXI
  • Proste połączenia i okablowanie przy zastosowaniu w testerach funkcjonalnych
  • Wysoka integralność sygnałów w punktach testowych zapewniająca monitorowanie szybkich sygnałów
  • Wysoki stopień odporności na szumy i zakłócenia w.cz.
  • Dodatkowe sygnały dla szybkiego programowania pamięci Flash.
  • Programowalne poziomy napięć na liniach we/wy (wy 1.0V -3.6V, we 0.5V - 1.8V)
