B-SMART z dołączoną baterią
B-SMART to mały mobilny programator ISP oparty o flagową technologię FlashRunner 2.0 firmy SMH Technology. Przeznaczony jest do pracy „w terenie” lub w laboratoriach projektowym i serwisowym, gdzie pracujemy z pojedynczym systemem docelowym i potrzebujemy jeden kanał do zaprogramowania na nim układu.
B-SMART może mieć znacznie szersze zastosowania niż jako typowy programator. Poza kasowaniem, zapisywaniem oraz weryfikacją zawartości pamięci Flash, może by wykorzystany jako uniwersalny interfejs, przy pomocy którego możemy sczytywać dane gromadzone w pamięciach Flash systemów zbierania danych lub przeprowadzać diagnostykę urządzeń.
B-SMART to małe „kieszonkowe” urządzenie zasilane stacjonarnie z typowego gniazdkowego adaptera zasilającego lub z opcjonalnie dołączanego pakietu baterii. Jego praca może być nadzorowana z poziomu komputera PC za pośrednictwem interfejsów Ethernet LAN, USB-UART albo z poziomu tableta lub smartfonu za pośrednictwem Bluetooth. Producent dostarcza przy tym przyjazny interfejs użytkownika GUI pod system Windows lub Linux oraz aplikację na tablet lub smartfon.
B-SMART od strony układu docelowego implementuje szeroką gamę protokołów szeregowej komunikacji stosowanych w układach pamięci Flash i w mikrokontrolerach. Obsługuje najnowsze interfejsy pamięci wielkiej pojemności NAND i eMMC. Zapewnia komunikację również przez interfejsy CAN, CAN-FD, LIN.
Specyfikacja urządzenia B-SMART
- Jednostka centralna Intel SOC FPGA 800MHz ARM Cortex-A9
- Pamięć 512MB RAM DDR3
- Czytnik kart micro-SD (do 256 GB)
- Zegar i kalendarz dla rejestracji log’ów
- LEDy sygnalizacyjne: włączenia zasilania, ładowania baterii, stanu
- Zasilanie z gniazdkowego adaptera zasilającego 15V lub z dołączanej opcjonalnie baterii (2600mAh, 28,86 Wh)
- Mobilny, „kieszonkowy” przyrząd o wymiarach bez/z baterią: 64 x 124 x 18/42 mm
- Kontrolowany z poziomu PC przez optoizolowane Ethernet LAN 10/100/1000 lub USB-UART
- Kontrolowany z poziomu tableta lub smartfonu przez Bluetooth
- Interfejs komunikacyjny do 50 MHz
- Interfejs układu docelowego - konfigurowalne cyfrowe linie we/wy implementujące protokoły ISP: JTAG, SPI, QSPI, UART, SWD, BDM, CSI, I2C, C2I, MDI, ICSP, EICSP, USART, eMMC 1/4 bit, CAN/CAN FD (do 8 Mb/s), LIN (2,4 – 100 kb/s), ….
- Programowalne poziomy napięć na liniach we/wy (1,2V – 5,5V)/1A i (3,3V – 12V)/1A
- Ciągłe monitorowanie napięć i prądów
- Kątowe, dwurzędowe złącze 2x15 pin w rastrze 2,54 mm
Specyfikacja oprogramowania B-SMART
- Przyjazny interfejs użytkownika GUI dla platform Windows i Linux
- Aplikacja B-SMART dla tabletów i smartfonów
- Rejestracja log’ów i raportowanie operacji
- Biblioteka DLL dla C/C++/C#/LabView/Teststand
- Polecenia ASCII
- Ochrona kryptograficzna
- Kontrola uprawnień operatora
- Kontrola CRC

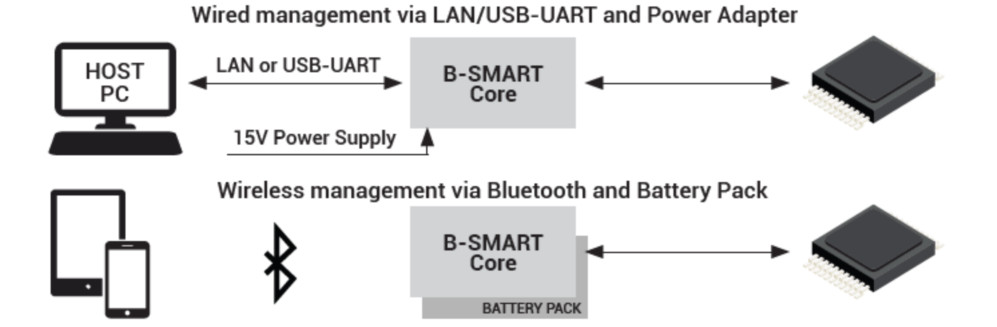

Typowe zastosowanie B-SMART
